Испарительный конденсатор является одной из наиболее важных частей всей холодильной системы.Конденсатор конденсирует газообразный хладагент внутри змеевика и завершает цикл теплообмена.Испарительный конденсатор широко применяется в холодильных камерах, ледохранилищах, химической промышленности, супермаркетах и т.д.
Испарительный конденсатор предназначен для охлаждения (конденсации) фреона, аммиака, углекислого газа, пропана и др. Они широко применяются в холодильных проектах в паре с компрессорным агрегатом для выработки холода. Конденсатор рассеивает тепло, которое поступает от холодильного цикла, то есть от потребителя холода.
Интерес к применению испарительного конденсатора обусловлен, в первую очередь, повышением эффективности всего холодильного цикла. В конденсаторе испарительного типа реализуется принцип рассеивания тепла в атмосферу за счёт скрытой теплоты парообразования.
Испарительные конденсаторы используются в холодильных системах на пивоварнях, супермаркете,предприятиях пищевой промышленности, холодильных складах и в других местах, где требуется испарительная конденсация.

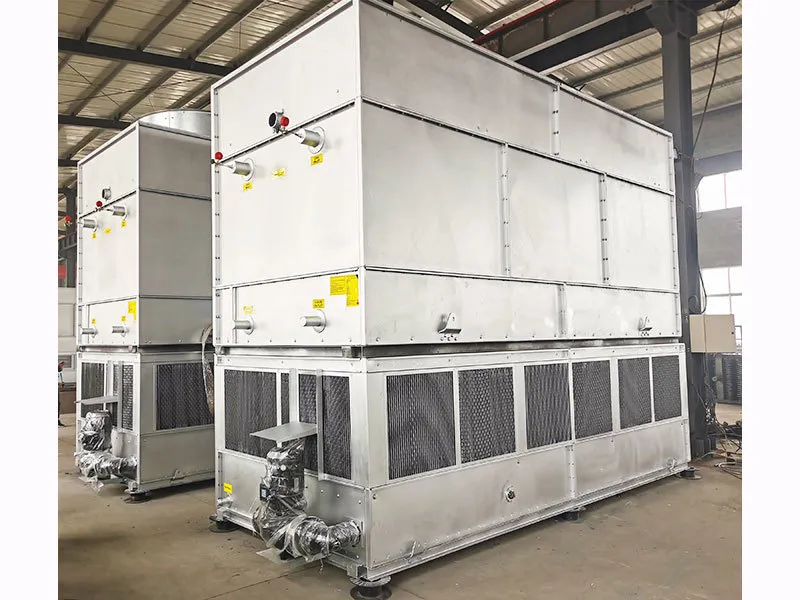

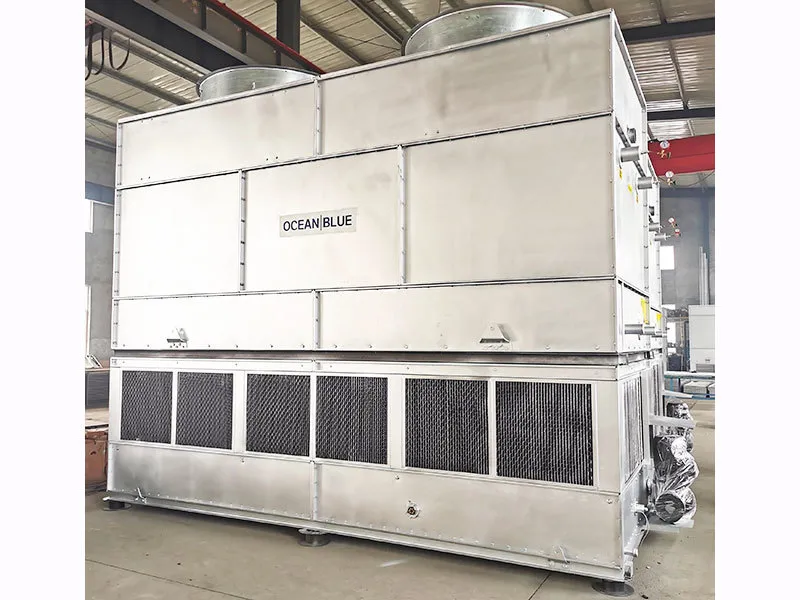

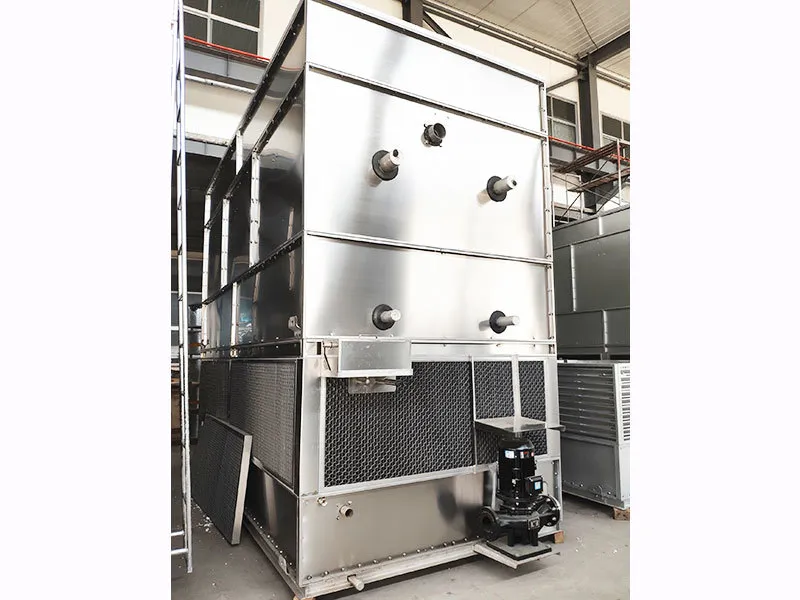

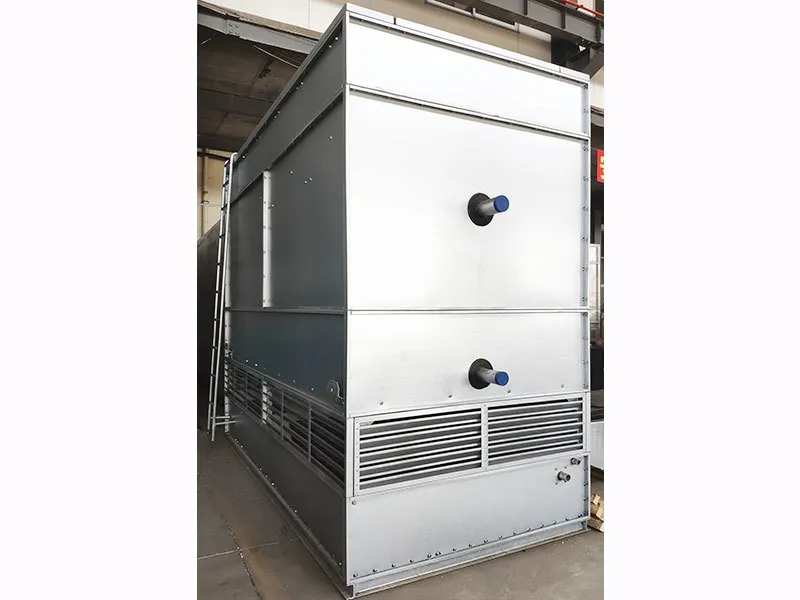

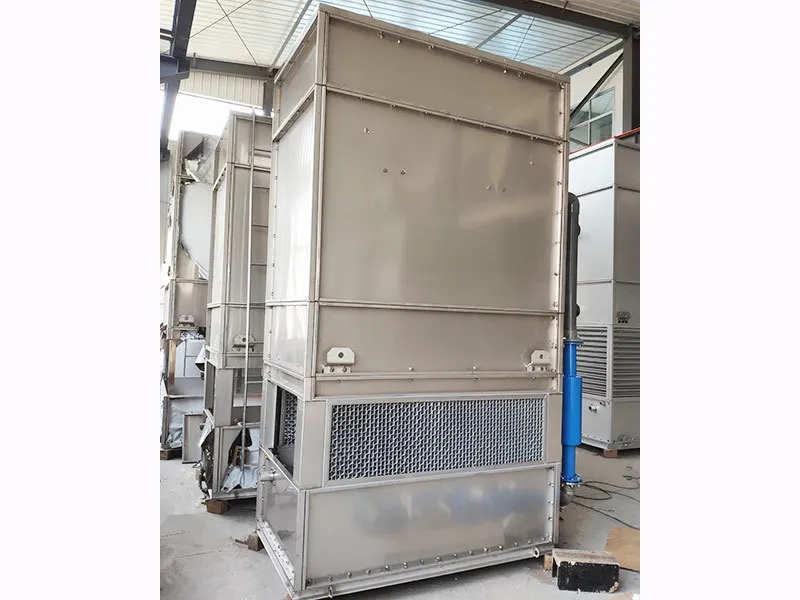

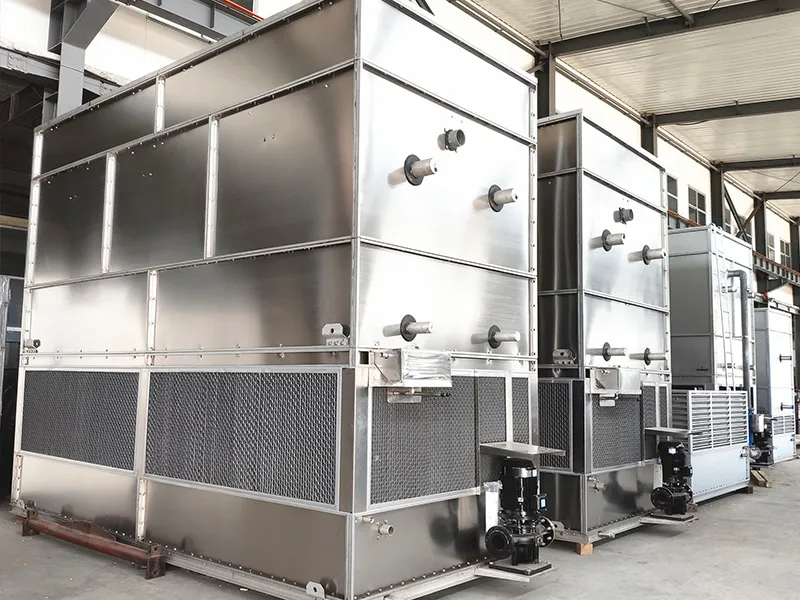

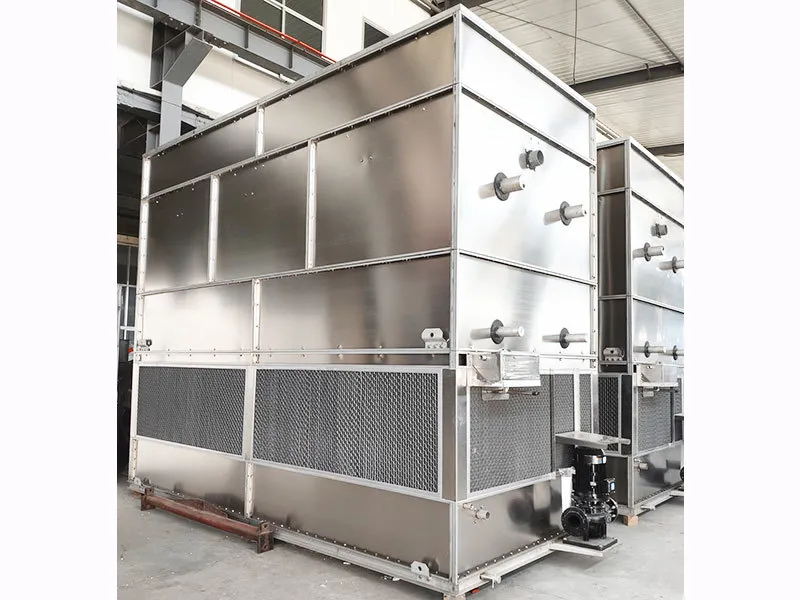

ECE Противоток воды с воздухом
| Model | Heat Rejection (KW) | Size(mm) | Fan | Water Pump | Weight(Kg) | Gas Inlet/ | |||||
| L | W | H | Air flow | Power | Water flow | Power | Transport | Operate | Liquid outlet | ||
| (m3/hr) | (Kw) | (L/s) | (Kw) | (mm) | |||||||
| ECE300 | 300 | 2100 | 1300 | 3200 | 40000 | 3×1 | 6.2 | 1.1 | 1800 | 2870 | DN80/DN65 |
| ECE350 | 350 | 2100 | 1450 | 3200 | 50000 | 3×1 | 7 | 1.5 | 1960 | 3160 | DN80/DN65 |
| ECE400 | 400 | 2100 | 1650 | 3300 | 60000 | 4×1 | 7 | 1.5 | 2130 | 3500 | DN80/DN65 |
| ECE450 | 450 | 2460 | 1550 | 3400 | 60000 | 4×1 | 7 | 1.5 | 2300 | 3820 | DN100/DN65 |
| ECE500 | 500 | 2460 | 1700 | 3400 | 60000 | 4×1 | 12.4 | 2.2 | 2460 | 4120 | DN100/DN65 |
| ECE550 | 550 | 2460 | 1950 | 3400 | 65000 | 5.5×1 | 12.4 | 2.2 | 2630 | 4530 | DN80×2/DN50×2 |
| ECE600 | 600 | 2460 | 2100 | 3400 | 75000 | 5.5×1 | 12.4 | 2.2 | 2950 | 5000 | DN80×2/DN50×2 |
| ECE650 | 650 | 2460 | 2200 | 3400 | 75000 | 5.5×1 | 12.4 | 2.2 | 3120 | 5280 | DN80×2/DN50×2 |
| ECE700 | 700 | 2700 | 2200 | 3500 | 85000 | 7.5×1 | 13.9 | 3 | 3310 | 5480 | DN80×2/DN50×2 |
| ECE750 | 750 | 2700 | 2000 | 3740 | 85000 | 7.5×1 | 13.9 | 3 | 3500 | 5670 | DN80×2/DN50×2 |
| ECE800 | 800 | 2700 | 2100 | 3740 | 100000 | 7.5×1 | 13.9 | 3 | 3600 | 5880 | DN100×2/DN65×2 |
| ECE850 | 850 | 2700 | 2200 | 3740 | 100000 | 7.5×1 | 13.9 | 3 | 3840 | 6230 | DN100×2/DN65×2 |
| ECE900 | 900 | 3690 | 2050 | 3650 | 120000 | 4×2 | 24.7 | 4 | 4100 | 7530 | DN100×2/DN65×2 |
| ECE950 | 950 | 3690 | 2150 | 3650 | 120000 | 4×2 | 24.7 | 4 | 4270 | 7780 | DN100×2/DN65×2 |
| ECE1000 | 1000 | 3690 | 2250 | 3650 | 120000 | 4×2 | 24.7 | 4 | 4400 | 7880 | DN100×2/DN65×2 |
| ECE1050 | 1050 | 3690 | 2000 | 3740 | 130000 | 5.5×2 | 24.7 | 4 | 4610 | 8520 | DN100×2/DN65×2 |
| ECE1100 | 1100 | 3690 | 2050 | 3740 | 130000 | 5.5×2 | 24.7 | 4 | 5130 | 9240 | DN100×2/DN65×2 |
| ECE1150 | 1150 | 4240 | 2200 | 3800 | 150000 | 5.5×2 | 24.7 | 4 | 5100 | 9300 | DN100×2/DN65×2 |
| ECE1200 | 1200 | 4240 | 2250 | 3800 | 150000 | 5.5×2 | 24.7 | 4 | 5550 | 9560 | DN100×2/DN65×2 |
| ECE1250 | 1250 | 4240 | 2050 | 4000 | 150000 | 5.5×2 | 24.7 | 4 | 5730 | 9660 | DN100×2/DN65×2 |
| ECE1300 | 1300 | 4240 | 2100 | 4000 | 150000 | 5.5×2 | 24.7 | 4 | 5980 | 10020 | DN100×2/DN65×2 |
| ECE1350 | 1350 | 4240 | 2200 | 4000 | 150000 | 5.5×2 | 24.7 | 4 | 6160 | 10210 | DN100×2/DN65×2 |
| ECE1400 | 1400 | 5000 | 2250 | 3800 | 170000 | 7.5×2 | 24.7 | 4 | 6540 | 10730 | DN100×2/DN65×2 |
| ECE1450 | 1450 | 5000 | 2000 | 4000 | 170000 | 7.5×2 | 27.8 | 5.5 | 6720 | 10970 | DN100×2/DN65×2 |
| ECE1500 | 1500 | 5000 | 2050 | 4000 | 170000 | 7.5×2 | 27.8 | 5.5 | 6900 | 11540 | DN100×2/DN65×2 |
| ECE1600 | 1600 | 5000 | 2200 | 4000 | 170000 | 7.5×2 | 27.8 | 5.5 | 7520 | 12520 | DN100×2/DN65×2 |
| ECE1700 | 1700 | 5600 | 2100 | 4000 | 200000 | 7.5×2 | 27.8 | 5.5 | 7910 | 13250 | DN100×2/DN65×2 |
| ECE1800 | 1800 | 5600 | 2200 | 4000 | 225000 | 5.5×3 | 27.8 | 5.5 | 8640 | 14250 | DN100×2/DN65×2 |
| ECE1900 | 1900 | 5600 | 2250 | 4000 | 225000 | 5.5×3 | 39.7 | 7.5 | 8890 | 14680 | DN125×2/DN80×2 |
| ECE2000 | 2000 | 5600 | 2150 | 4250 | 225000 | 5.5×3 | 39.7 | 7.5 | 9240 | 15340 | DN125×2/DN80×2 |
| ECE2100 | 2100 | 5600 | 2200 | 4250 | 266000 | 11×2 | 39.7 | 7.5 | 9680 | 16100 | DN125×2/DN80×2 |
| ECE2200 | 2200 | 5600 | 2250 | 4250 | 266000 | 11×2 | 39.7 | 7.5 | 9970 | 16690 | DN125×2/DN80×2 |
| ECE2300 | 2300 | 5600 | 2750 | 4050 | 266000 | 11×2 | 49.4 | 4×2 | 10250 | 17300 | DN125×2/DN80×2 |
| ECE2400 | 2400 | 5600 | 2850 | 4050 | 300000 | 11×2 | 49.4 | 4×2 | 10580 | 17930 | DN125×2/DN80×2 |
| ECE2500 | 2500 | 5600 | 3000 | 4050 | 300000 | 11×2 | 49.4 | 4×2 | 10880 | 18500 | DN125×2/DN80×2 |
| ECE2600 | 2600 | 5600 | 3100 | 4050 | 340000 | 15×2 | 49.4 | 4×2 | 11230 | 19130 | DN125×2/DN80×2 |
| ECE2700 | 2700 | 5600 | 2750 | 4250 | 340000 | 15×2 | 49.4 | 4×2 | 11580 | 19820 | DN125×2/DN80×2 |
| ECE2800 | 2800 | 5600 | 2850 | 4250 | 340000 | 15×2 | 55.6 | 5.5×2 | 11870 | 20400 | DN125×2/DN80×2 |
| ECE2900 | 2900 | 5600 | 2900 | 4250 | 380000 | 15×2 | 55.6 | 5.5×2 | 12170 | 21000 | DN125×2/DN80×2 |
| ECE3000 | 3000 | 5600 | 3000 | 4250 | 380000 | 15×2 | 55.6 | 5.5×2 | 12460 | 21600 | DN125×2/DN80×2 |
